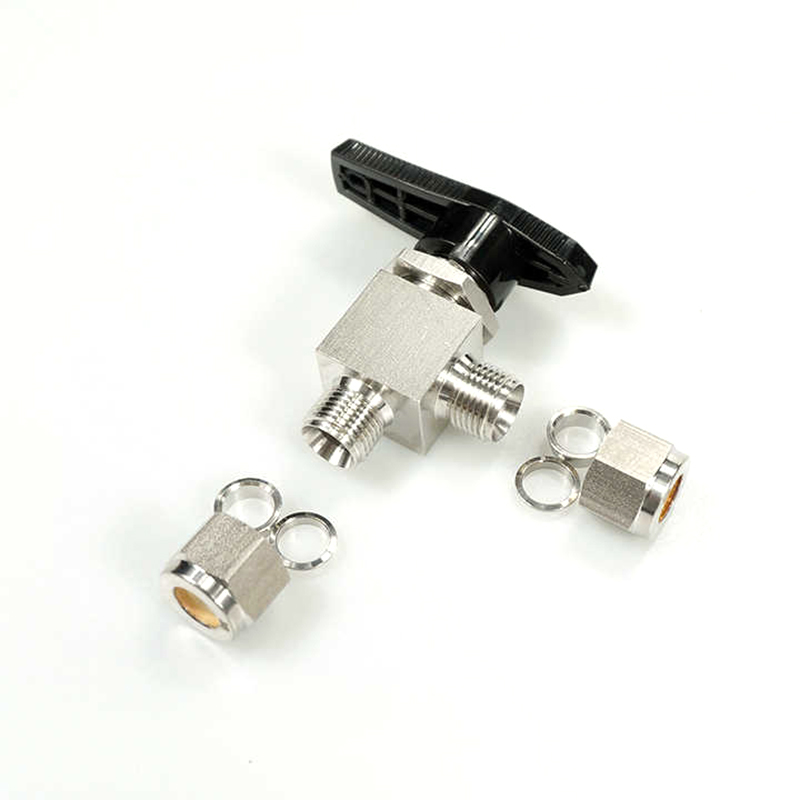

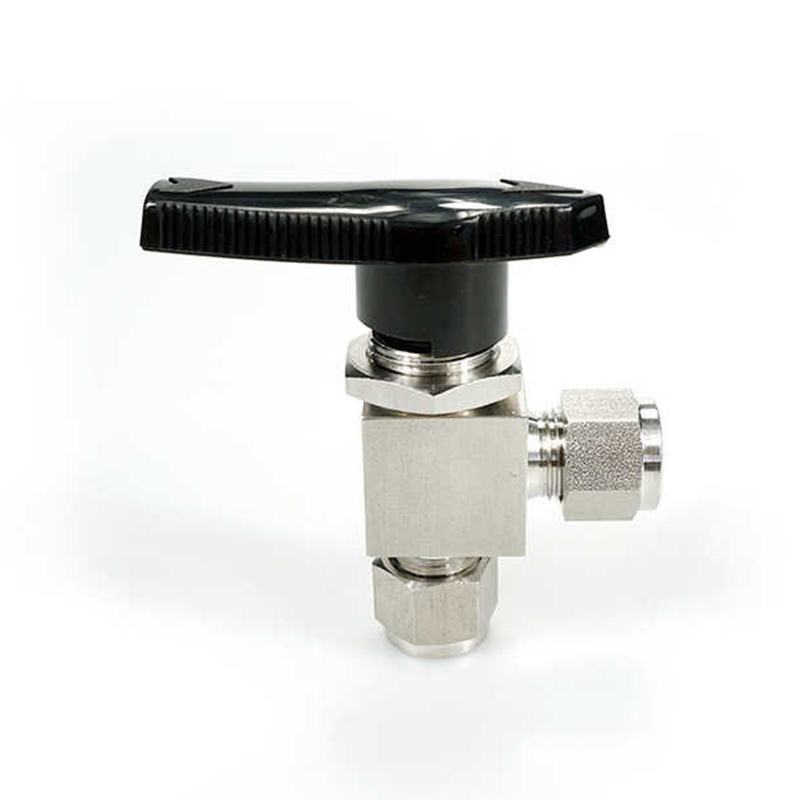

Dvojitý guľový ventil s uhlom 90 stupňov z nehrdzavejúcej ocele

Dvojitý uhlový guľový ventil z nehrdzavejúcej ocele s uhlom 90 stupňov je navrhnutý tak, aby odolal maximálnemu pracovnému tlaku 3 000 PSIG (207 barov), čo zaisťuje stabilnú prevádzku v prostredí s extrémne vysokým tlakom. Tento dizajn je vhodný najmä pre vysokotlakové potrubia, systémy na prenos tekutín a plynu. Dokáže udržiavať stabilnú reguláciu prietoku, keď čelí kolísaniu tlaku v systéme bez úniku alebo zlyhania. Jedinečná konštrukcia horného vstupu tohto guľového ventilu umožňuje kontrolu a opravu ventilu bez demontáže systému. Vďaka tomuto inovatívnemu dizajnu môžu používatelia udržiavať ventil bez prerušenia výrobného procesu, čo výrazne znižuje prestoje zariadenia. V ropovode a plynovodoch môže ventil účinne riadiť tok tekutín a zabezpečiť bezpečnú prevádzku vysokotlakových prenosových systémov ropy a plynu; guľový ventil má dizajn mŕtvej zóny, aby sa zabezpečila čistota tekutiny počas prenosu a je vhodný pre aplikácie, ako je sterilita, farmaceutická výroba a presné riadenie.

Kontaktujte nás

PREV: Guľový ventil s vnútorným závitom s hydraulickým čapom z nehrdzavejúcej ocele NEXT: Žiadny ďalší článok

Popíšte
Parameter

Popíšte

●Prevádzkový tlak do: 3000 psig (207 barov)
●Prevádzková teplota: -65 °F až 300 °F (-54 °C až 148 °C)
●Veľkosť od 1/16 palca. do 3/4 palca. alebo 3 mm až 18 mm
●Typy ventilov sú priame, trojcestné a pravouhlé
●Jednodielne telo ventilu a jednodielny guľový hriadeľ
● Žiadne mŕtve zóny, ako je oblasť medzi guľôčkou a komorou ventilu
●Konštrukciu horného vstupu je možné skontrolovať a opraviť online po odstránení systému

Parameter

Základné objednávanie číslo	Pripojenie Typ a Veľkosť	Otvor in. (mm)	CV		Rozmer, v. (mm)
			Rovno	Uhol	A	C	D	E	F	H
-OIB-MT3-2	3 mm Rúrka	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24.6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-MT3-2-3W
-OIB-MT6-5	6 mm Rúrka	0.19 (4,8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-MT6-5-3W
-OIB-MT8-5	8 mm Rúrka	0.19 (4,8)	1.40	0.90	2.46 (62,5)	0.44 (11.2)	1.29 (32,8)	1.64 (41,7)	1.64 (41,7)	0.78 (19.8)
-OIB-MT8-5-3W
-OIB-MT10-7	10 mm trubica	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-MT10-7-3W
-OIB-MT12-10	12mm trubica	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT12-10-3W
-OIB-MT14-10	14mm trubica	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 38,1)
-OIB-MT14-10-3W
-OIB-MT18-10	18mm trubica	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-MT18-10-3W

-OIB-FT2-2-A	1/8" rúrka	0.09 (2.4)	0.20	0.15	2.01 (51,0)	0.34 (8,6)	0.97 (24.6)	1.10 (28,0)	1.43 (36,2)	0.59 (15,0)
-OIB-FT2-2-3W
-OIB-FT4-5-A	1/4" trubica	0.19 (4,8)	1.40	0.90	2.39 (60,7)	0.44 (11.2)	1.29 (32,8)	1.57 (39,9)	1.64 (41,7)	0.78 (19.8)
-OIB-FT4-5-3W
-OIB-FT6-7-A	3/8" trubica	0.28 (7.1)	6.00	2.0	3.05 (77,5)	0.56 (14.2)	1.43 (36,3)	2.05 (52)	2.19 (55,5)	1.13 (28.6)
-OIB-FT6-7-3W
-OIB-FT8-10-A	1/2" trubica	0.41 (10.3)	6.40	3.80	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT8-10-3W
-OIB-FT12-10-A	3/4” trubica	0.41 (10.3)	12.0	4.60	3.92 (99,6)	0.69 (17,5)	1.74 (44,2)	3.13 (79,6)	2.67 (67,7)	1.50 (38,1)
-OIB-FT12-10-3W
