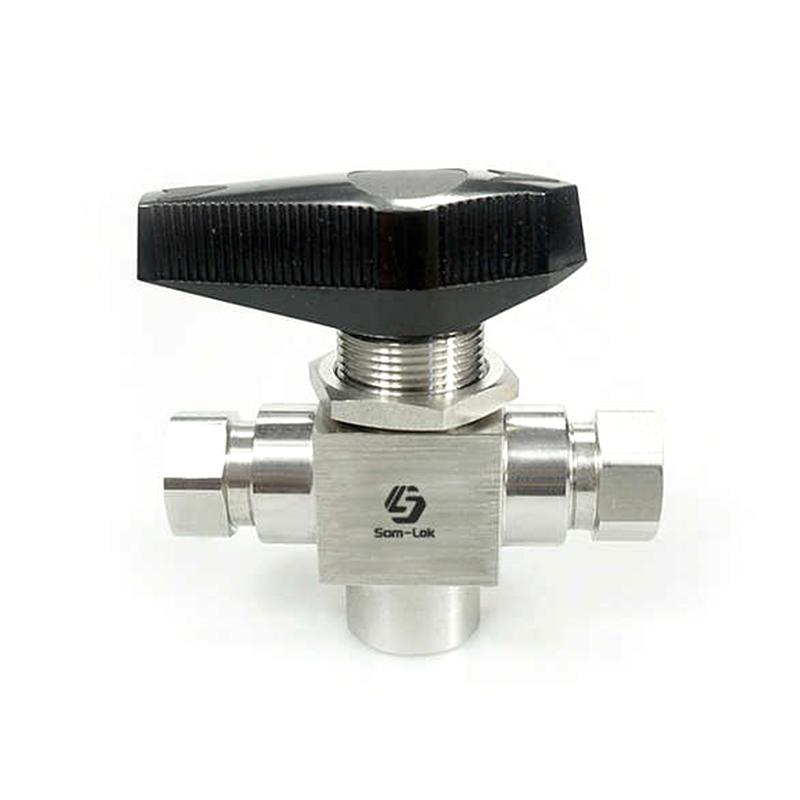

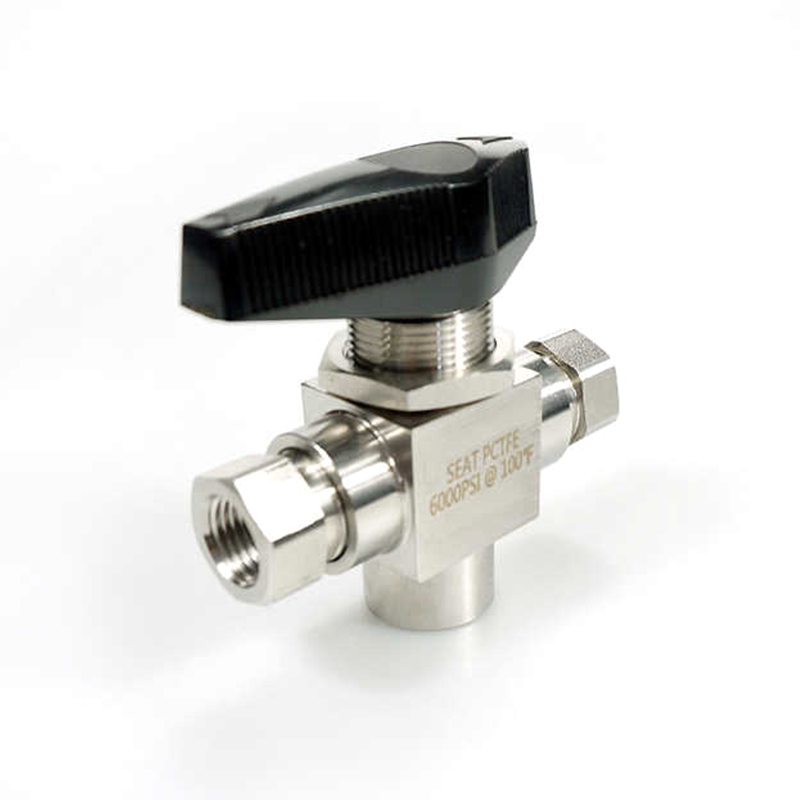

Guľový ventil s vnútorným závitom s hydraulickým čapom z nehrdzavejúcej ocele

Guľový ventil s vnútorným závitom s vnútorným závitom z nehrdzavejúcej ocele je navrhnutý tak, aby odolal prevádzkovému tlaku až do 10 000 psig (413 bar). Je to jeden z mála ventilov na trhu, ktorý znesie také vysoké tlaky. Je obzvlášť vhodný pre ťažbu ropy a plynu, potrubnú dopravu a vysokotlakové hydraulické systémy. V týchto aplikáciách musia ventily naďalej spoľahlivo fungovať v prostredí s vysokým tlakom. Guľový ventil využíva pokročilú technológiu tesnenia a technológiu presného obrábania. Konštrukcia odpruženého sedlového krúžku tohto guľového ventilu môže účinne kompenzovať opotrebenie spôsobené dlhodobým používaním. V priebehu času sa môže tesniace sedlo guľového ventilu opotrebovať v dôsledku nepretržitej vysokotlakovej a vysokoteplotnej prevádzky, čo ovplyvňuje tesniaci účinok. Táto konštrukcia zaisťuje, že guľový ventil môže udržiavať konštantný tlak, aj keď je sedlový krúžok opotrebovaný.

Kontaktujte nás

PREV: Guľový ventil kovaný z nehrdzavejúcej ocele NEXT: Žiadny ďalší článok

Popíšte
Parameter

Popíšte

●Prevádzkový tlak do: 10 000 psig (413 bar)
●Prevádzková teplota: -65 až 450 °F (-54 až 232 °C)
●Odpružené sedadlo na kompenzáciu opotrebovania
●Vysoký tlak a nízky tlak majú dobrý tesniaci výkon
●Spodné zaťaženie predstavca bráni tomu, aby sa predstavec vyrútil von
●Nízky prevádzkový krútiaci moment, dlhá životnosť
● Robustná rukoväť na označenie smeru toku
●K dispozícii sú manuálne, elektrické alebo pneumatické pohony
● Len spodný vstup na tričko

Parameter

Základné objednávanie číslo	Pripojenie Typ a Veľkosť	Otvor v. (mm)	CV	Rozmer, v. (mm)
Základné objednávanie číslo	Pripojenie Typ a Veľkosť	Otvor v. (mm)	CV	A	B	C	D	E	F
-TB-FN2-5-3W	1/8 Žena NPT	0.19 (4,8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FN4-5-3W	1/4 ženského NPT	0.19 (4,8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FN6-7-3W	3/8 Žena NPT	0.19 (4,8)	0.75	3.93 (99,8)	1.97 (49,9)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TB-FN8-9-3W	1/2 ženského NPT	0.19 (4,8)	0.75	4.25 (108)	2.13 (54,0)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)

Základné Objednávanie číslo	Pripojenie Typ a Veľkosť			Otvor in. (mm)	CV	Rozmer, v. (mm)
Základné Objednávanie číslo	Pripojenie Typ a Veľkosť			Otvor in. (mm)	CV	A	B	C	D	E	F
-TBH-FN2-5-3W	1/8	Žena	NPT	0.19 (4,8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FN4-5-3W	1/4	Žena	NPT	0.19 (4,8)	0.75	2.94 (74,7)	1.47 (37,3)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
-TBH-FN8-9-3W	1/2	Žena	NPT	0.19 (4,8)	0.75	4.2 5 (108)	2.13 (54,0)	1.06 (26.9)	1.88 (47,7)	1.57 (40,0)	2.56 (65,0)
