Spojovacie kompresné rúrkové tvarovky z nehrdzavejúcej ocele

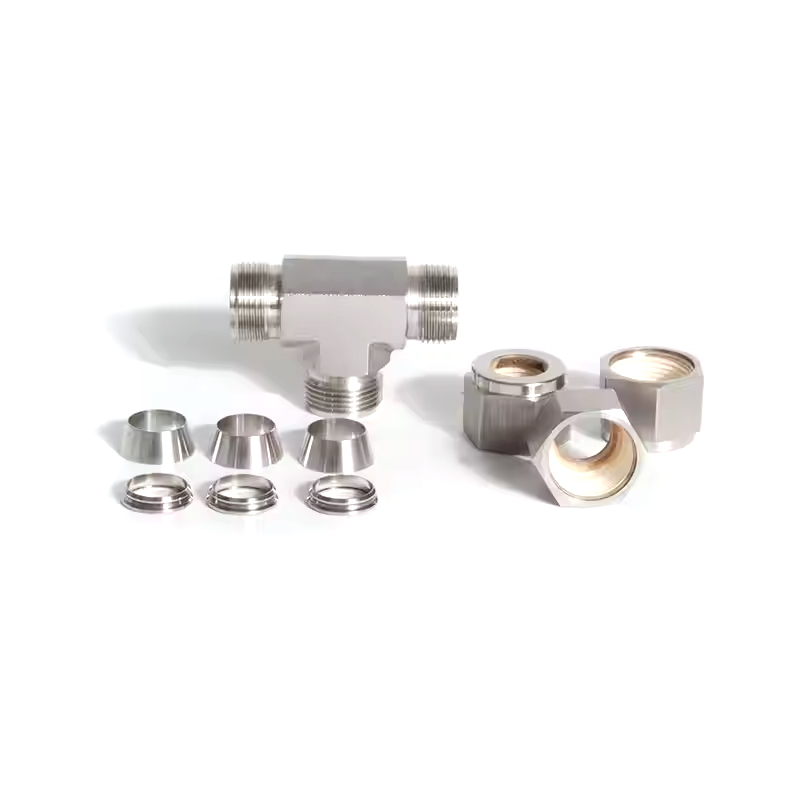

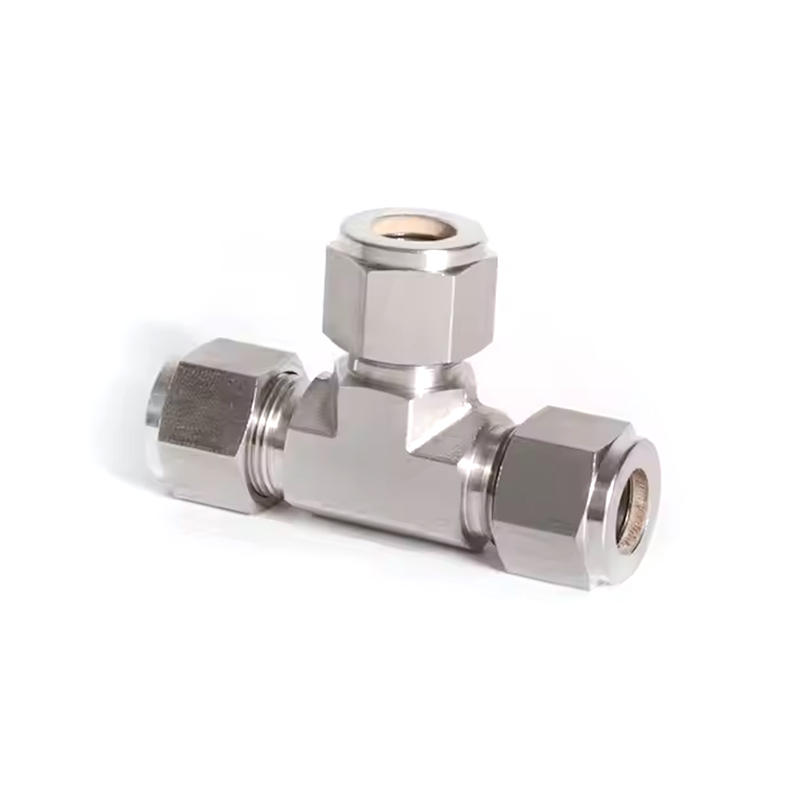

Spojovacie tvarovky T-spojka z nehrdzavejúcej ocele spájajú tri rúrky v jednom spoji, čo umožňuje presmerovanie toku tekutiny alebo plynu. T-kusy sú nevyhnutné v mnohých systémoch, ako sú systémy zásobovania vodou, chemické reaktory a prepravné potrubia zemného plynu, kde je potrebné rozdeliť tok alebo vytvoriť spojenia vo viacerých smeroch. Dizajn tvaru T zaisťuje, že prietok tekutiny zostáva vyvážený a že systém zachováva integritu pod tlakom. Táto armatúra má vonkajší priemer (OD) v rozsahu od 1/16" do 1" (3 mm až 25 mm), čo je všestranné a vhodné pre malé a veľké systémy. Široká škála veľkostí je kompatibilná s rôznymi veľkosťami rúr, čo zaisťuje, že tvarovka môže byť bez problémov integrovaná do rôznych systémov dodávania tekutín alebo plynov. Je navrhnutý tak, aby zvládol pracovný tlak až do 6000 psi. Dokonca aj pri silnom tlaku si armatúra môže zachovať svoju integritu a tesnenie, čím sa zabezpečí bezpečná a efektívna prevádzka. Vysokotlakové hodnotenie tiež umožňuje jeho použitie v hydraulických systémoch a vysokotlakových čistiacich systémoch.

Kontaktujte nás

PREV: Krížové spojovacie kompresné rúrky z nehrdzavejúcej ocele NEXT: Žiadny ďalší článok

Popíšte
Parameter

Popíšte

Technika: Kované

Typ: Union

Miesto pôvodu: Jiangsu, Čína (pevnina)

Číslo modelu: Union Fitting

Názov značky: SAM-LOK

Pripojenie: dvojitá objímka

Tvar: tričko

Kód hlavy: Hexagon

OD Veľkosť: 1/16''-1'', 3mm-25mm

Pracovný tlak: do 6000 psi

Médium: voda, olej, plyn, kyselina, zásada atď

Špeciálna úprava: úprava tvrdosti objímky

Ošetrenie orechov: vysadené striebrom

Spracovanie rúr: úplne žíhané

Vnútorný kužeľ: spracovanie zrkadlovým leštením

Pracovná teplota: -20 až 200 stupňov Celzia $ $

Parameter

T-Tube O.D. (v.)	Základné Objednávanie číslo	Rozmer, v. (mm)
T-Tube O.D. (v.)	Základné Objednávanie číslo	L	C	D	F	E
1/16	UT-FT1	0,70 (17,8)	0,34 (8,6)	0,31 (7,9)	0,37 (9,5)	0,05 (1,3)
1/8	-UT-FT2	0,96 (24,4)	0,50 (12,7)	0,44 (11,1)	0,37 (9,5)	0,09 (2,3)
3/16	-UT-FT3	0,96 (24,4)	0,54 (13,7)	0,50 (12,7)	0,44 (11,1)	0,12 (3,0)
1/4	-UT-FT4	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
16.5	-UT-FT5	1,17 (29,7)	0,64 (16,2)	0,63 (15,9)	0,63 (15,9)	0,25 (6,4)
3/8	-UT-FT6	1,20 (30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (15,9)	0,28 (7,1)
1/2	-UT-FT8	1,42 (36,1)	0,90 (22,9)	0,87 (22,2)	0,81 (20,6)	0,41 (10,4)
5/8	-UT-FT10	1,53 (38,9)	0,96 (24,4)	1,00 (25,4)	1,00 (25,4)	0,50 (12,7)
3/4	-UT-FT12	1,57 (39,9)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UT-FT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UT-FT16	1,93 (49,0)	1,23 (31,2)	1,50 (38,1)	1,37 (34,9)	0,88 (22,4)
8. 11	-UT-FT18	2,17 (55,1)	1,23 (31,2)	1,81 (46,0)	1,69 (42,9)	0,97 (24,6)
4. 11	-UT-FT20	2,62 (66,5)	1,62 (41,1)	1,87 (47,6)	1,69 (42,9)	1,09 (27,7)
11/2	-UT-FT24	3,07 (78,0)	1,97 (50,0)	2,25 (57,2)	2,00 (50,8)	1,34 (34,0)

T-Tube O.D. (mm)	Základné Objednávanie číslo	Rozmer, mm (in.)
T-Tube O.D. (mm)	Základné Objednávanie číslo	L	C	D	F	E
2	-UT-MT2	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	1,7 (0,07)
3	-UT-MT3	22,3 (088)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UT-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UT-MT6	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)
8	-UT-MT8	29,9 (1,18)	16,2 (0,64)	16,0 (0,63)	15,9 (0,63)	6,4 (0,25)
10	-UT-MT10	31,5 (1,24)	17,2 (0,68)	19,0 (0,75)	17,5 (0,69)	7,9 (0,31)
12	-UT-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
14	-UT-MT14	38,8 (1,53)	24,4 (096)	25,0 (098)	25,4 (1,00)	11,1 (0,44)
15	-UT-MT15	38,8 (1,53)	24,4 (096)	25,0 (0,98)	25,4 (1,00)	11,9 (0,47)
16	-UT-MT16	38,8 (1,53)	24,4 (096)	25,0 (098)	25,4 (1,00)	12,7 (0,50)
18	-UT-MT18	38,8 (1,53)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-UT-MT20	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UT-MT22	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UT-MT25	49,1 (1,93)	31,3 (1,23)	38,0 (1,50)	34,9 (1,37)	21,8 (0,86)
28	-UT-MT28	64,0 (2,52)	36,6 (1,44)	46,0 (1,81)	42,9 (1,69)	21,8 (086)
30	-UT-MT30	69,9 (2,75)	39,6 (1,56)	50,0 (1,97)	42,9 (1,69)	26,2 (1,03)
32	-UT-MT32	72,3 (2,85)	42,0 (1,65)	50,0 (1,97)	42,9 (1,69)	28,6 (1,13)
38	-UT-MT38	84,0 (3,31)	49,4 (1,94)	60,0 (2,36)	50,8 (2,00)	33,7 (1,33)
