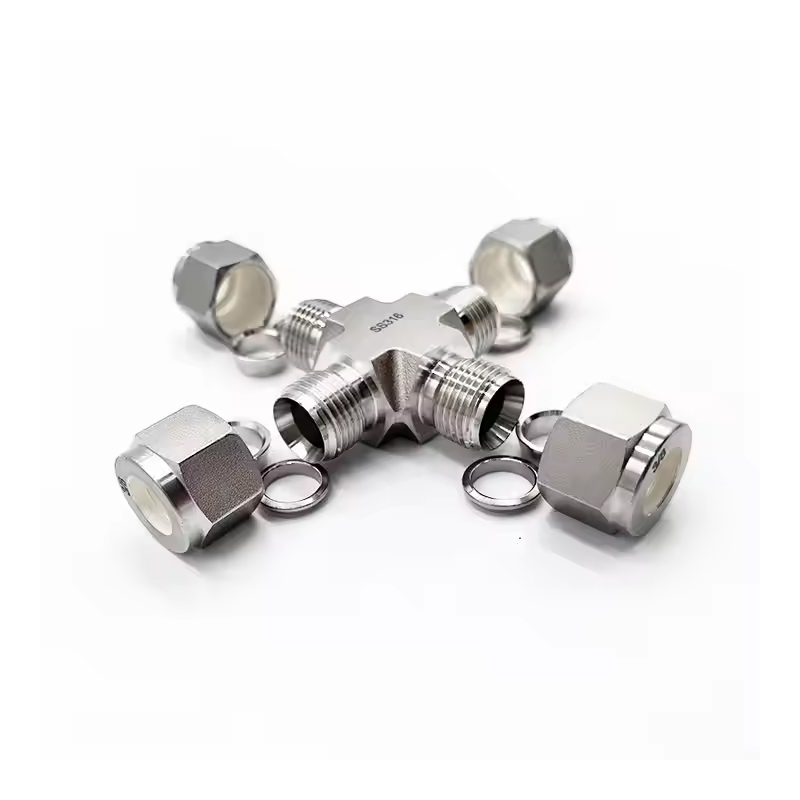

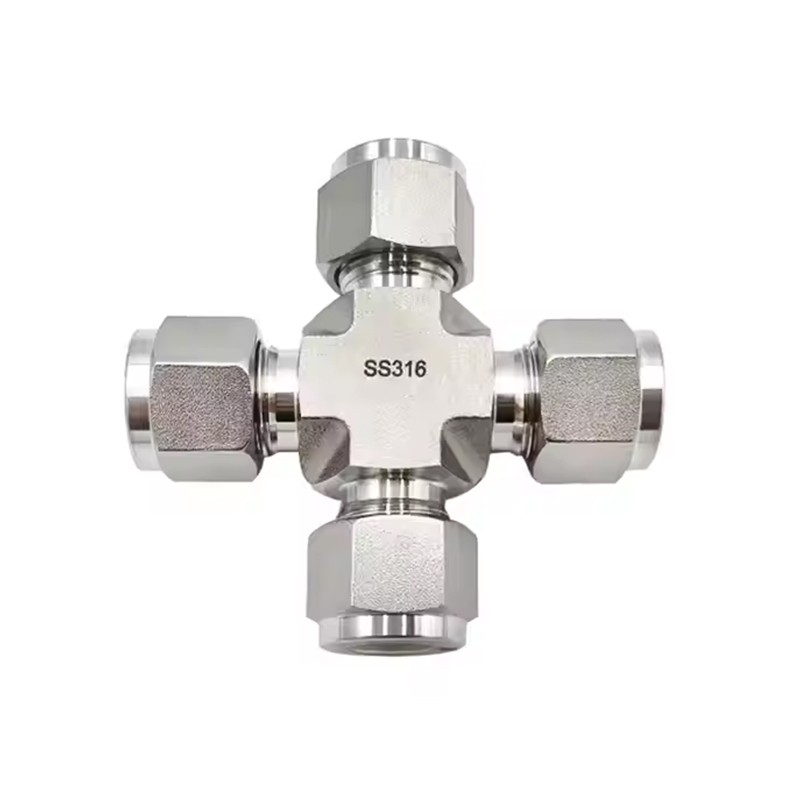

Krížové spojovacie kompresné rúrky z nehrdzavejúcej ocele

Nerezová tvarovka s krížovým spojom je vysoko výkonná potrubná tvarovka vyrobená technológiou presného kovania. Je určený pre náročné priemyselné kvapaliny, plyny, chemické médiá a iné potrubné systémy. Táto potrubná tvarovka má vynikajúci tesniaci výkon a odolnosť voči vysokému tlaku, vhodná pre rôzne drsné pracovné prostredia. Vyrába sa technológiou kovania, ktorá dokáže efektívne zvýšiť pevnosť, tvrdosť a trvanlivosť potrubných tvaroviek. V porovnaní s procesom odlievania je vnútorná štruktúra kovaných tvaroviek hustejšia a môže lepšie odolávať vplyvom vonkajších faktorov, ako sú mechanické otrasy, vibrácie, únava atď. Krížový dizajn tvarovky umožňuje vytvorenie viacerých spojovacích bodov v potrubnom systéme. Potrubná armatúra v tvare kríža môže realizovať distribúciu tekutiny vo viacerých smeroch, zjednodušiť usporiadanie potrubia, znížiť počet potrubných armatúr, čím šetrí priestor a znižuje náklady.

Kontaktujte nás

PREDCHÁDZAJÚCI: Dvojité vonkajšie kovanie z nehrdzavejúcej ocele ĎALŠÍ: Žiadny ďalší článok

Popísať
Parameter

Popísať

Technika: Kované

Typ: Kríž

Miesto pôvodu: Jiangsu, Čína (pevnina)

Názov značky: SAM-LOK

Pripojenie: dvojitá objímka

Kód hlavy: Hexagon

OD Veľkosť: 1/16''-1'', 3mm-25mm

Pracovný tlak: do 6000 psi

Médium: voda, olej, plyn, kyselina, zásada atď

Špeciálna úprava: úprava tvrdosti objímky

Ošetrenie orechov: vysadené striebrom

Spracovanie rúr: úplne žíhané

Vnútorný kužeľ: spracovanie zrkadlovým leštením

Pracovná teplota: -20 až 200 stupňov Celzia $ $

Parameter

T-Tube O.D. (v.)	Základné objednávanie číslo	Rozmer, v. (mm)
T-Tube O.D. (v.)	Základné objednávanie číslo	L	C	D	F	E
1/8	-UC-FT2	0,88 (22,4)	0,50 (12,7)	0,44 (11,1)	0,37 (9,5)	0,09 (2,3)
3/16	-UC-FT3	0,96 (24,4)	0,54 (13,7)	0,50 (12,7)	0,44 (11,1)	0,12 (3,0)
1/4	-UC-FT4	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
16.5	-UC-FT5	1,17 (29,7)	0,64 (16,2)	0,63 (15,9)	0,63 (15,9)	0,25 (6,4)
3/8	-UC-FT6	1,20 (30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (159)	0,28 (7,1)
1/2	-UC-FT8	1,42 (36,1)	0,90 (22,9)	0,69 (17,5)	0,81 (20,6)	0,41 (10,4)
5/8	-UCFT10	1,43 (36,3)	0,96 (24,4)	1,00 (25,4)	1,06 (27,0)	0,50 (12,7)
3/4	-UCFT12	1,57 (39,9)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UCFT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UC-FT16	1,93 (49,0)	1,23 (31,2)	1,50 (38,1)	1,37 (34,9)	0,88 (22,4)

T-Tube 0.D. (mm)	Základné objednávanie číslo	Rozmer, mm (in.)
T-Tube 0.D. (mm)	Základné objednávanie číslo	L	C	D	F	E
3	-UC-MT3	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UC-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UC-MT6	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)
8	-UC-MT8	29,9 (1,18)	16,2 (0,64)	16,0 (0,63)	15,9 (0,63)	6,4 (0,25)
10	-UC-MT10	33,5 (1,32)	17,2 (0,68)	19,0 (0,75)	20,6 (0,81)	7,9 (0,31)
12	-UC-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
16	-UC-MT16	3Z0 (1,46)	24,4 (0,96)	25,0 (098)	23,8 (0,94)	12,7 (0,50)
18	-UC-MT18	38,3 (1,51)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-UC-MT20	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UC-MT22	44,7 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UC-MT25	49,2 (1,94)	31,3 (1,23)	38,0 (1,50)	34,9 (1,37)	21,8 (0,86) $ $
