Spojovacie spojovacie rúrkové armatúry z nehrdzavejúcej ocele

Name: Spojovacie spojovacie rúrkové armatúry z nehrdzavejúcej ocele
Rating: 5 (99 reviews)

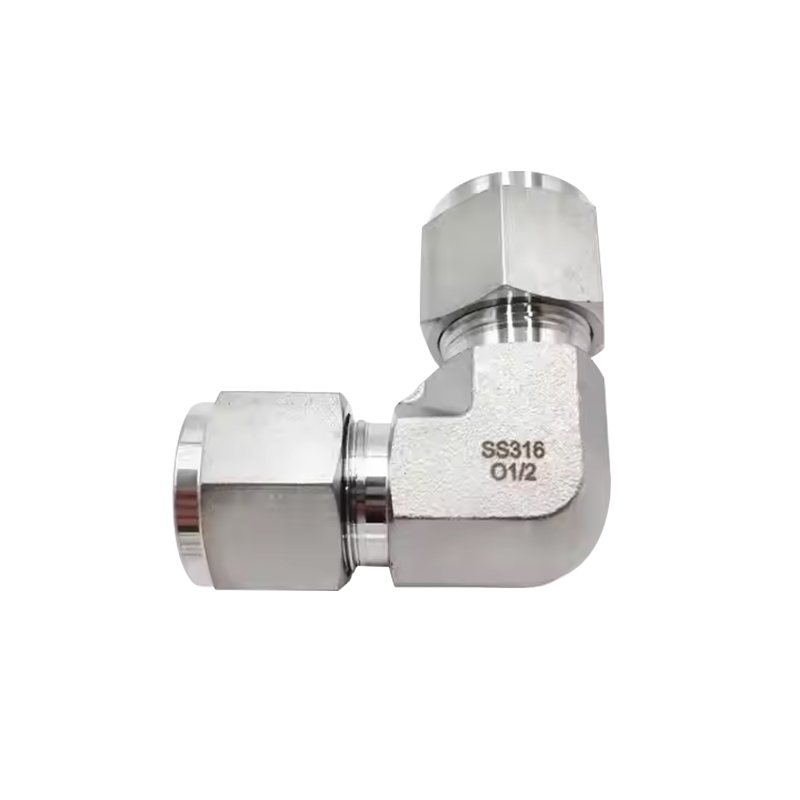

Spojovacie rúrkové tvarovky s nerezovým kolenom sú 90-stupňové koleno, ktoré sa používa na spojenie dvoch rúrok v pravom uhle, čím sa dosiahne bezproblémové a tesné spojenie. Táto konfigurácia je vhodná pre aplikácie, kde priestorové obmedzenia alebo špecifické usporiadanie potrubia vyžadujú zmenu smeru potrubného systému. Táto armatúra je navrhnutá ako koleno s konštantným priemerom, čo znamená, že spája dve potrubia rovnakého priemeru, čím sa zabezpečí, že prietok v systéme zostane konštantný a neprerušovaný. Konštrukcia kolena s konštantným priemerom je obzvlášť užitočná pri spájaní dvoch častí potrubia rovnakej veľkosti, pri zachovaní konzistentnej dynamiky prúdenia a znížení turbulencie, ktorá môže časom spôsobiť neefektívnosť alebo opotrebovanie. Má šesťhranný tvar, čo uľahčuje inštaláciu a utiahnutie. Šesťhranný tvar poskytuje bezpečné uchopenie náradia a zaisťuje, že tvarovka sa dá ľahko nainštalovať alebo odstrániť z potrubného systému bez skĺznutia alebo ťažkostí. Šesťhranná hlava tiež zaisťuje, že armatúra znesie vyššie krútiace momenty bez poškodenia, čím pomáha zlepšiť celkovú odolnosť a spoľahlivosť systému.

Kontaktujte nás

PREDCHÁDZAJÚCI: Spojovacie kompresné rúrkové tvarovky z nehrdzavejúcej ocele ĎALŠÍ: Žiadny ďalší článok

Popísať
Parameter

Popísať

Materiál: nehrdzavejúca oceľ

Technika: Kované

Typ: lakte

Miesto pôvodu: Jiangsu, Čína (pevnina)

Číslo modelu: Rovná tvarovka na lakte

Názov značky: SAM-LOK

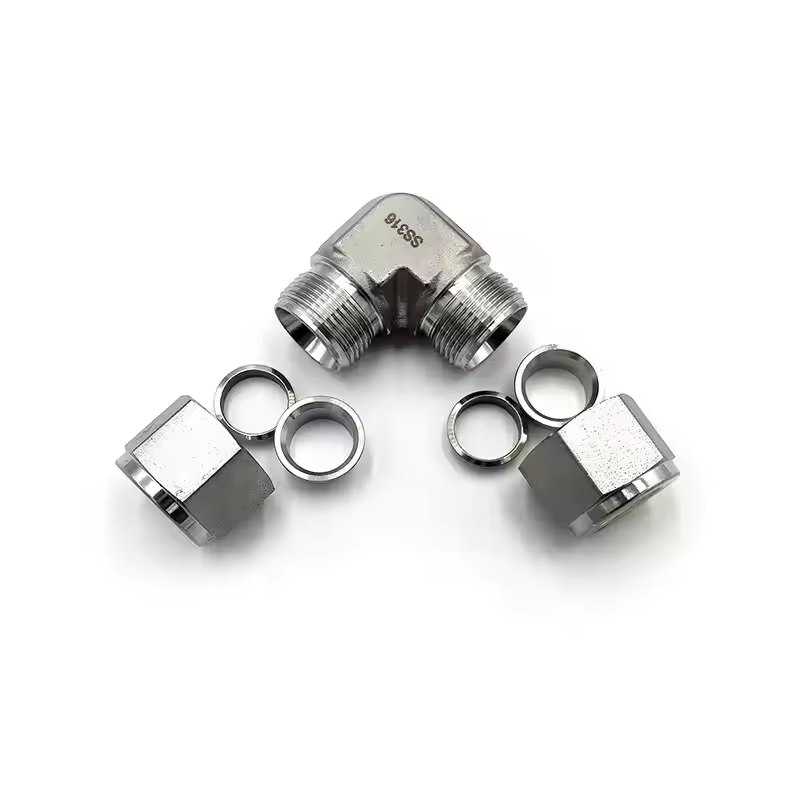

Pripojenie: Dvojité objímky

Tvar: Rovnaký

Kód hlavy: Hexagon

materiál: 304, 316, 304L, 316L atď

OEM služba: k dispozícii

štruktúra: 90 stupňový lakeť

Parameter

T-Tube O.D. (v.)	Základné Objednávanie číslo	Rozmer, v (m m)
T-Tube O.D. (v.)	Základné Objednávanie číslo	L	C	D	F	E
1/16	-UE-FT1	0,70 (17,8)	0,34 (8,6)	0,31 (7,9)	0,37 (9,5)	0,05 (1,3)
1/8	-UE-FT2	0,88 (22,4)	0,50 (12,7)	0,44 (11,1)	0,37 (9,5)	0,09 (2,3)
3/16	-UE-FT3	1,00 (25,4)	0,54 (13,7)	0,50 (12,7)	0,50 (12,7)	0,12 (3,0)
1/4	-UE-FT4	1,06 (26,9)	0,60 (15,2)	0,56 (14,3)	0,50 (12,7)	0,19 (4,8)
16.5	-UE-FT5	1,13 (28,7)	0,64 (16,3)	0,63 (15,9)	0,56 (14,3)	0,25 (6,4)
3/8	-UE-FT6	1,20 (30,5)	0,66 (16,8)	0,69 (17,5)	0,63 (15,9)	0,28 (7,1)
1/2	-UE-FT8	1,42 (36,1)	0,90 (22,9)	0,87 (22,2)	0,81 (20,6)	0,41 (10,4)
5/8	-UE-FT10	1,50 (38,1)	0,96 (24,4)	1,00 (25,4)	0,94 (23,8)	0,5 (12,7)
3/4	-UE-FT12	1,57 (39,9)	0,96 (24,4)	1,13 (28,6)	1,06 (27,0)	0,62 (15,7)
7/8	-UE-FT14	1,76 (44,7)	1,02 (25,9)	1,25 (31,8)	1,37 (34,9)	0,72 (18,3)
1	-UE-FT16	1,93 (49,0)	1,23 (31,2)	1,50 (38,1)	1,37 (34,9)	0,88 (22,4)
8. 11	-UE-FT18	2,17 (55,1)	1,23 (31,2)	1,63 (41,3)	1,69 (42,9)	0,97 (24,6)
4. 11	-UE-FT20	2,62 (66,5)	1,62 (41,1)	1,87 (47,6)	1,69 (42,9)	1,09 (27,7)
11/2	-UE-FT24	3,07 (78,0)	1,97 (50,0)	2,25 (57,2)	2,00 (50,8)	1,34 (34,0)

T-Tube O.D. (mm)	Základné objednávanie číslo	Rozmer, mm (in.)
T-Tube O.D. (mm)	Základné objednávanie číslo	L	C	D	F	E
3	-UE-MT3	22,3 (0,88)	12,9 (0,51)	12,0 (0,47)	9,5 (0,37)	2,4 (0,09)
4	-UE-MT4	25,4 (1,00)	13,7 (0,54)	12,0 (0,47)	12,7 (0,50)	2,4 (0,09)
6	-UE-MT6	27,0 (1,06)	15,3 (0,60)	14,0 (0,55)	12,7 (0,50)	4,8 (0,19)
8	-UE-MT8	28,8 (1,13)	16,2 (0,64)	16,0 (0,63)	14,3 (0,56)	6,4 (0,25)
10	-UE-MT10	31,5 (1,24)	17,2 (0,68)	19,0 (0,75)	17,5 (0,69)	7,9 (0,31)
12	-UE-MT12	36,0 (1,42)	22,8 (0,90)	22,0 (0,87)	20,6 (0,81)	9,5 (0,37)
14	-UE-MT14	38,0 (1,50)	24,4 (096)	25,0 (0,98)	23,8 (0,94)	11,0 (0,43)
15	-UE-MT15	38,8 (1,53)	24,4 (096)	25,0 (0,98)	23,8 (0,94)	11,9 (0,47)
16	-UE-MT16	38,0 (1,50)	24,4 (096)	25,0 (0,98)	23,8 (0,94)	12,7 (0,50)
18	-UE-MT18	39,8 (1,57)	24,4 (0,96)	30,0 (1,18)	27,0 (1,06)	15,1 (0,59)
20	-UE-MT20	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	15,9 (0,63)
22	-UE-MT22	44,6 (1,76)	26,0 (1,02)	32,0 (1,26)	34,9 (1,37)	18,3 (0,72)
25	-UE-MT25	49,1 (1,93)	31,3 (1,23)	38,0 (1,5)	34,9 (1,37)	21,8 (086)
28	-UE-MT28	64,0 (2,52)	36,6 (1,44)	46,0 (1,81)	42,9 (1,69)	21,8 (086)
30	-UE-MT30	69,9 (275)	39,6 (1,56)	50,0 (1,97)	42,9 (1,69)	26,2 (1,03)
32	-UE-MT32	72,3 (2,85)	42,0 (1,65)	50,0 (1,97)	42,9 (1,69)	28,6 (1,13)
38	-UE-MT38	84,0 (3,31)	49,4 (1,94)	60,0 (2,36)	50,8 (2,00)	33,7 (1,33)
