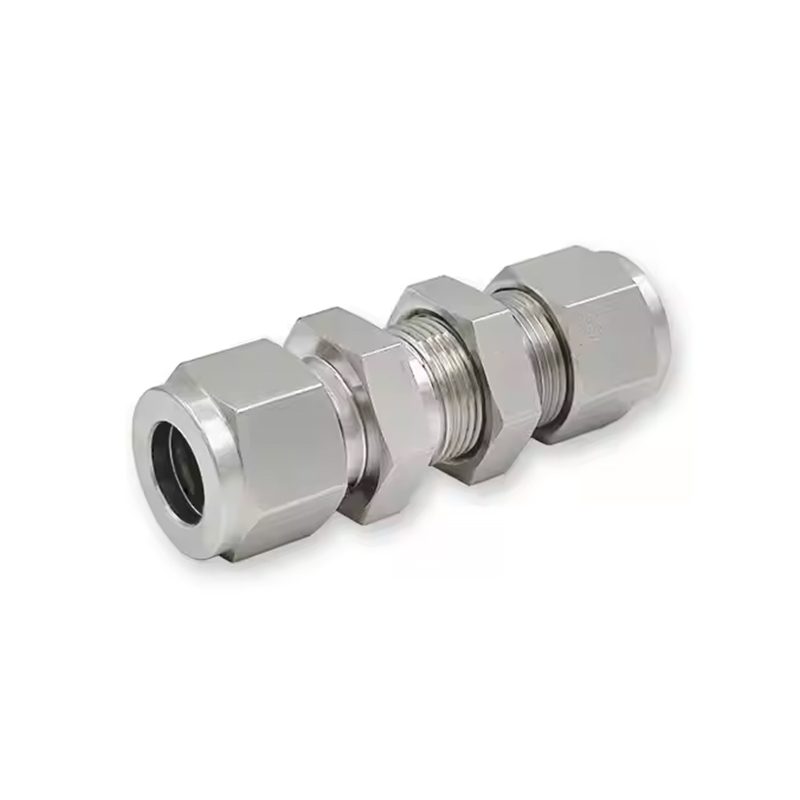

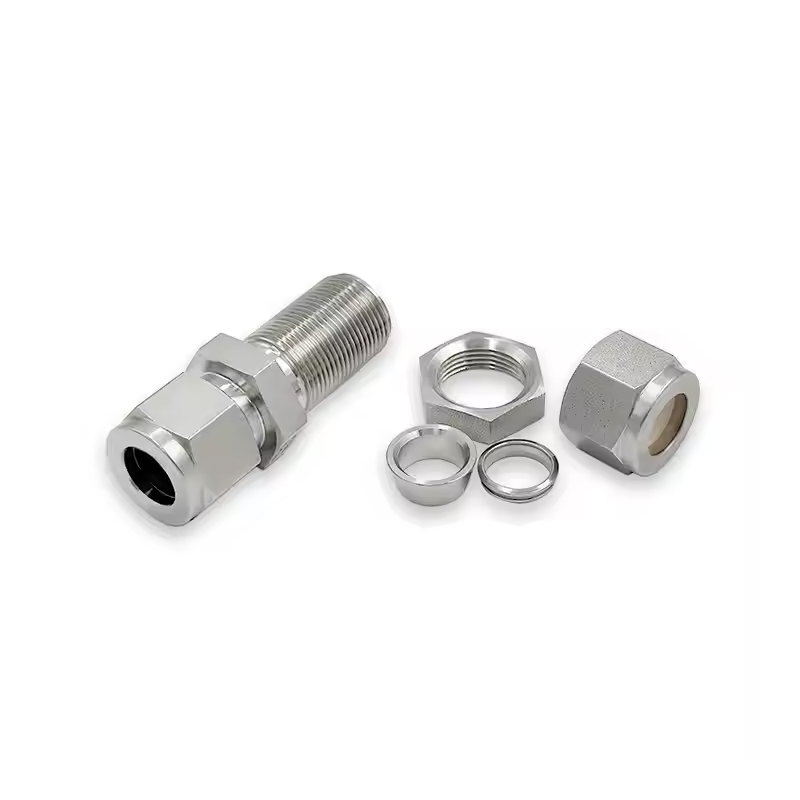

Spojovacie spojovacie kovania z nehrdzavejúcej ocele

Spojovacie armatúry z nehrdzavejúcej ocele sa vyrábajú pomocou procesu kovania, čo je metóda tvarovania materiálov z nehrdzavejúcej ocele pôsobením tlakových síl na vytvorenie požadovaného tvaru. Táto technika vytvára hustejšiu štruktúru s lepšími mechanickými vlastnosťami, pretože zrná materiálu sú zarovnané v smere aplikovanej sily. Používa typ kompresného spojenia, čo je jedna z najpoužívanejších metód na vytvorenie bezpečných, nepriepustných spojení v rôznych priemyselných aplikáciách. V kompresnom spojení je objímka stlačená na rúrku alebo rúrku, čím sa vytvorí tesné tesnenie, ktoré zabraňuje úniku akéhokoľvek média. Tento mechanizmus zaisťuje, že tvarovka drží trubicu pevne na svojom mieste, čím zabraňuje akémukoľvek pohybu alebo rozpojeniu. Kompresné armatúry sa ľahko inštalujú a demontujú, pretože nevyžadujú zváranie, spájkovanie alebo iné zložité postupy. Táto jednoduchosť skracuje čas potrebný na inštaláciu.

Kontaktujte nás

PREDCHÁDZAJÚCI: Dvojité objímky z nehrdzavejúcej ocele samice ĎALŠÍ: Žiadny ďalší článok

Popísať
Parameter

Popísať

Materiál: nehrdzavejúca oceľ

Technika: Kované

Typ: Union

Miesto pôvodu: Jiangsu, Čína

Názov značky: SAM-LOK

Pripojenie: Kompresia

Štruktúra: spojka, koleno, T-kus, kríž, prepážka, samec alebo samica

Pracovný tlak: 3000 - 6000 psi

Tvar: Rovnaký

Kód hlavy: šesťuholník

OD Veľkosť: 1/16''-1'', 3mm-25mm

Médium: voda, olej, plyn, kyselina, zásada atď

Špeciálna úprava: úprava tvrdosti objímky

Ošetrenie orechov: vysadené striebrom

Pracovná teplota: -20 až 200 stupňov Celzia $ $

Parameter

T-Tube O.D. (v.)	Základné Objednávanie číslo	Rozmer, v (mm)						Otvor panela Veľkosť in. (mm)	Max.Panel Hrúbka in. (mm)
T-Tube O.D. (v.)	Základné Objednávanie číslo	L	C	E	D	F	G	Otvor panela Veľkosť in. (mm)	Max.Panel Hrúbka in. (mm)
1/16	-BU-FT1	1,24 (31,5)	0,34 (8,6)	0,05 (1,3)	0,31 (7,9)	0,31 (7,9)	0,31 (7,9)	0,20 (5,2)	0,12 (3,0)
1/8	-BU-FT2	2,02 (51,3)	0,50 (12,7)	0,09 (2,3)	0,44 (11,1)	0,50 (12,7)	0,50 (12,7)	0,33 (8,3)	0,50 (12,7)
3/16	-BU-FT3	2,11 (53,6)	0,54 (13,7)	0,12 (3,0)	0,50 (12,7)	0,56 (14,3)	0,56 (14,3)	0,39 (9,9)	0,50 (12,7)
1/4	-BU-FT4	2,27 (57,7)	0,60 (15,2)	0,19 (4,8)	0,56 (14,3)	0,63 (15,9)	0,63 (15,9)	0,45 (11,5)	0,40 (10,2)
16.5	-BU-FT5	2,39 (60,7)	0,64 (16,3)	0,25 (6,4)	0,63 (15,9)	0,69 (17,5)	0,69 (17,5)	0,52 (13,1)	0,44 (11,2)
3/8	-BU-FT6	2,45 (62,2)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	0,75 (19,1)	0,75 (19,1)	0,58 (14,7)	0,44 (11,2)
1/2	-BU-FT8	2,80 (71,1)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	0,94 (23,8)	0,94 (23,8)	0,76 (19,4)	0,50 (12,7)
5/8	-BU-FT10	2,86 (72,6)	0,96 (24,4)	0,50 (12,7)	1,00 (25,4)	1,06 (27,0)	1,06 (27,0)	0,89 (22,6)	0,50 (12,7)
3/4	-BU-FT12	3,11 (79,0)	0,96 (24,4)	0,62 (15,7)	1,13 (28,6)	1,19 (30,2)	1,19 (30,2)	1,02 (25,8)	0,66 (16,8)
7/8	-BU-FT14	3,33 (84,6)	1,02 (25,9)	0,72 (18,3)	1,25 (31,8)	1,31 (33,3)	1,37 (34,9)	1,14 (29,0)	0,75 (19,1)
1	-BU-FT16	3,77 (95,8)	1,23 (31,2)	0,88 (22,4)	1,50 (38,1)	1,63 (41,3)	1,63 (41,3)	1,33 (33,7)	0,75 (19,1)
4. 11	-BU-FT20	4,85 (123,2)	1,62 (41,1)	1,09 (27,8)	1,87 (47,6)	1,87 (47,6)	1,87 (47,6)	1,64 (41,7)	0,75 (19,1)
11/2	-BU-FT24	5,48 (139,2)	1,97 (50,0)	1,34 (34,0)	2,25 (57,2)	2,25 (57,2)	2,25 (57,2)	1,95 (49,6)	0,75 (19,1)

T-Tube O.D. (mm)	Základné Objednávanie číslo	Rozmer, mm (in)						Otvor panela Size in. (mm)	Max.Panel Hrúbka in. (mm)
T-Tube O.D. (mm)	Základné Objednávanie číslo	L	C	E	D	F	G	Otvor panela Size in. (mm)	Max.Panel Hrúbka in. (mm)
3	-BU-MT3	51,3 (2,02)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)	14,0 (0,55)	8,3 (0,33)	12,7 (0,50)
4	-BU-MT4	53,6 (2,11)	13,7 (0,54)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)	14,0 (0,55)	9,9 (0,39)	12,7 (0,50)
6	-BU-MT6	57,7 (2,27)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	16,0 (0,63)	16,0 (0,63)	11,5 (0,45)	10,2 (0,40)
8	-BU-MT8	61,0 (2,40)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	18,0 (0,71)	18,0 (0,71)	13,1 (0,52)	11,2 (0,44)
10	-BU-MT10	63,7 (2,51)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	22,0 (0,87)	22,0 (0,87)	16,3 (0,64)	11,2 (0,44)
12	-BU-MT12	71,0 (2,80)	22,8 (0,90)	9,5 (0,37)	22,0 (0,87)	24,0 (0,94)	24,0 (0,94)	19,5 (0,77)	12,7 (0,50)
14	-BU-MT14	72,5 (2,85)	24,4 (0,96)	11,1 (0,44)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,5 (0,89)	12,7 (0,50)
15	-BU-MT15	72,5 (2,85)	24,4 (0,96)	11,9 (0,47)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,8 (0,90)	12,7 (0,50)
16	-BU-MT16	72,5 (2,85)	24,4 (0,96)	12,7 (0,50)	25,0 (0,98)	27,0 (1,06)	27,0 (1,06)	22,8 (0,90)	12,7 (0,50)
18	-BU-MT18	78,9 (3,11)	24,4 (0,96)	15,1 (0,59)	30,0 (1,18)	30,0 (1,18)	30,0 (1,18)	26,0 (1,02)	16,8 (0,66)
20	-BU-MT20	84,5 (3,33)	26,0 (1,02)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)	350 (1,38)	29,0 (1,14)	19,0 (0,75)
25	-BU-MT25	96,0 (3,78)	31,3 (1,23)	21,8 (0,86)	38,0 (1,50)	41,0 (1,61)	41,0 (1,61)	34,0 (1,34)	19,0 (0,75)
30	-BU-MT30	124,0 (4,88)	39,6 (1,56)	26,2 (1,03)	50,0 (1,97)	50,0 (1,97)	50,0 (1,97)	40,5 (1,59)	19,0 (0,75)
32	-BU-MT32	128,0 (5,04)	42,0 (1,65)	28,6 (1,13)	50,0 (1,97)	50,0 (1,97)	50,0 (1,97)	42,5 (1,67)	19,0 (0,75)
38	-BU-MT38	145,0 (5,71)	49,4 (1,94)	33,7 (1,33)	60,0 (2,36)	60,0 (2,36)	60,0 (2,36)	50,5 (1,99)	19,0 (0,75)
