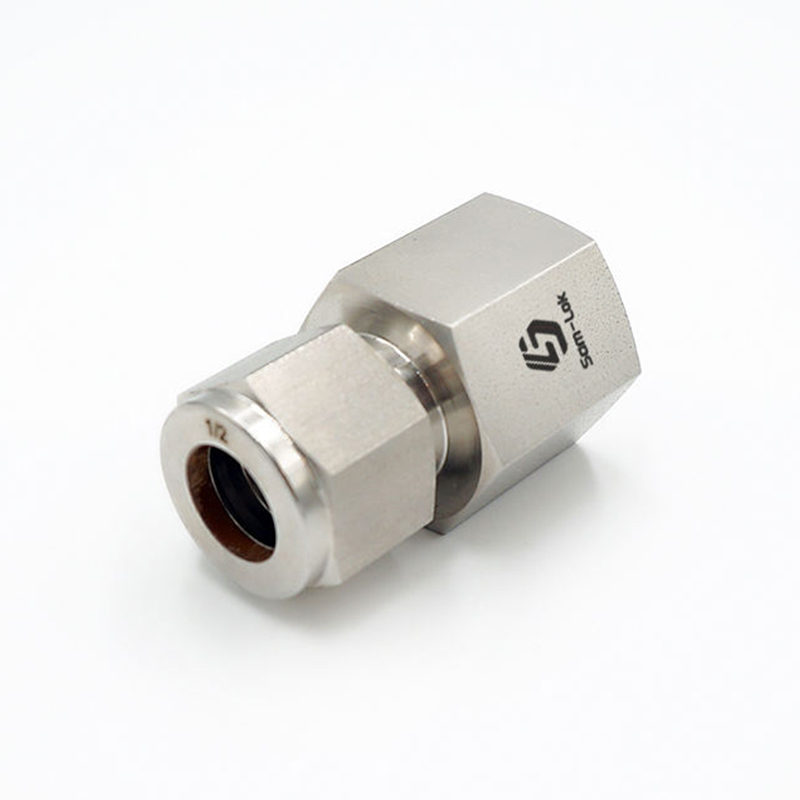

Dvojité objímky z nehrdzavejúcej ocele samice

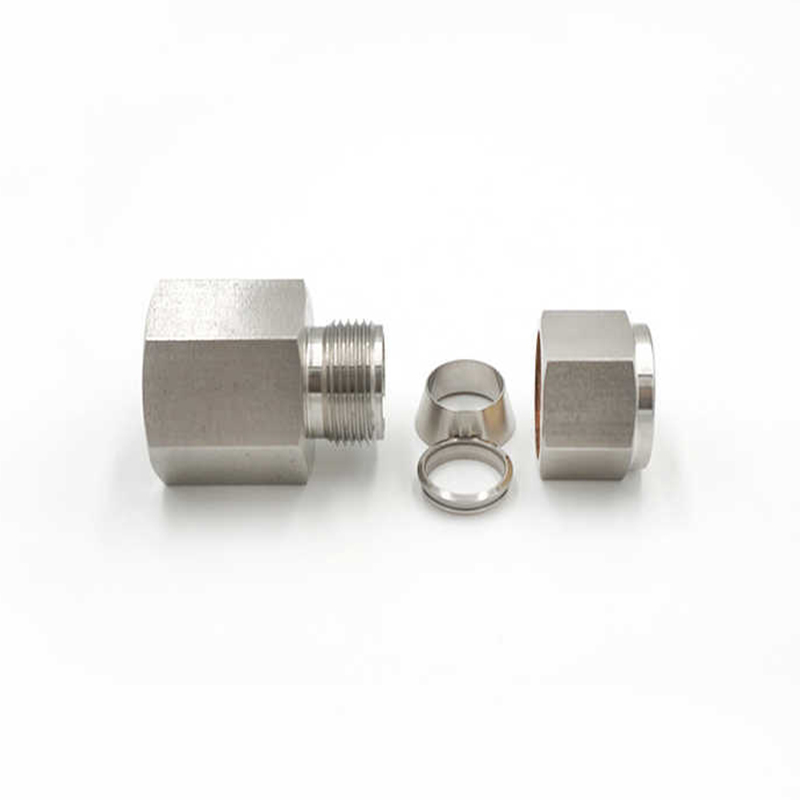

Dvojité objímky z nehrdzavejúcej ocele Female Fitting je vysoko výkonný, precízne navrhnutý komponent navrhnutý pre bezpečné, tesné spojenia v hydraulických, pneumatických a priemyselných potrubných systémoch. Používa typ pripojenia s dvojitou objímkou. Tento dizajn zahŕňa dve objímky (vonkajšie objímky a vnútorné objímky), ktoré pri stlačení maticou tvoria tesné tesnenie bez úniku kvapaliny. Objímky upínajú potrubie z oboch strán, čím zaisťujú, že spojenie zostane bezpečné aj pri kolísaní tlaku a teploty. Vnútorná objímka poskytuje primárne tesnenie a uťahuje rúrku k matici, aby sa zabránilo úniku; vonkajšia objímka tvorí sekundárne tesnenie a ďalej spevňuje spojenie, čím sa zvyšuje celková pevnosť tvarovky; Konštrukcia s vnútorným závitom tohto konektora sa dá ľahko integrovať do systémov, ktoré vyžadujú komponenty s vnútorným závitom, čo poskytuje flexibilitu pre rôzne veľkosti rúr a štandardy závitov. Vnútorné závity umožňujú efektívnu montáž a demontáž bez narušenia integrity tesnenia.

Kontaktujte nás

PREV: Príslušenstvo pre tlakovú rúrku s vonkajším kolenom z nehrdzavejúcej ocele NEXT: Žiadny ďalší článok

Popíšte
Parameter

Popíšte

Materiál: nehrdzavejúca oceľ

Technika: Forged Značka:SAM-LOK Spojenie: dvojitá objímka a vnútorný závit

Tvar: Rovnaký Typ vlákna:Unf,NPT,BSPT Kód hlavy: Hexagon

OD Veľkosť: 1/16''-1'', 3mm-25mm

Štruktúra: spojka, koleno, T-kus, kríž, prepážka, samec alebo samica

Pracovný tlak: 3000 - 6000 psi

Médium: voda, olej, plyn, kyselina, zásada atď

Špeciálna úprava: úprava tvrdosti objímky

Ošetrenie orechov: vysadené striebrom

Spracovanie rúr: úplne žíhané

Vnútorný kužeľ: spracovanie zrkadlovým leštením

Pracovná teplota: -20 až 200 stupňov Celzia $ $

Parameter

T-Tube O.D. (v.)	P-NPT Veľkosť	Základné objednávanie číslo	Rozmer, v (mm)
T-Tube O.D. (v.)	P-NPT Veľkosť	Základné objednávanie číslo	L	B	C	E	D	F
1/16	1/16	-FC-FT1-FN1	0,93 (23,6)	0,39 (9,9)	0,34 (8,6)	0,05 (1,3)	0,31 (7,9)	0,44 (11,1)
1/16	1/8	FC-FT1-FN2	0,96 (24,4)	0,41 (10,4)	0,34 (8,6)	0,05 (1,3)	0,31 (7,9)	0,56 (14,3)
1/8	1/8	FC-F12-FN2	1,13 (28,7)	0,41 (10,4)	0,50 (12,7)	0,09 (2,3)	0,44 (11,1)	0,56 (14,3)
1/8	1/4	-FC-F12-FN4	1,32 (33,5)	0,59 (15,0)	0,50 (12,7)	0,09 (2,3)	0,44 (11,1)	0,75 (19,1)
3/16	1/8	-FC-F13-FN2	1,17 (29,7)	0,41 (10,4)	0,54 (13,7)	0,12 (3,0)	0,50 (12,7)	0,56 (14,3)
1/4	1/8	FC-FT4-FN2	1,23 (31,2)	0,41 (10,4)	0,60 (15,2)	0,19 (4,8)	0,56 (14,3)	0,56 (14,3)
1/4	1/4	-FC-FT4-FN4	1,41 (35,8)	0,59 (15,0)	060 (15,2)	0,19 (4,8)	0,56 (14,3)	0,75 (19,1)
1/4	3/8	-FC-FT4-FN6	1,48 (37,6)	0,59 (15,0)	0,60 (15,2)	0,19 (4,8)	0,56 (14,3)	0,87 (22,2)
16.5	1/8	FC-FT5-FN2	1,26 (32,0)	0,41 (10,4)	0,64 (16,3)	16,3 (6,4)	0,63 (15,9)	0,56 (14,3)
16.5	1/4	-FC-FT5-FN4	1,45 (36,8)	0,59 (15,0)	0,64 (16,3)	0,25 (6,4)	0,63 (15,9)	0,75 (19,1)
3/8	1/8	-FC-F16-FN2	1,29 (32,8)	0,41 (10,4)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	0,63 (15,9)
3/8	1/4	-FC-FT6-FN4	1,48 (37,6)	0,59 (15,0)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	0,75 (19,1)
3/8	3/8	FC-F16-FN6	1,54 (39,1)	0,59 (15,0)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	0,87 (22,0)
3/8	1/2	FC-FT6-FN8	1,73 (43,9)	0,78 (19,8)	0,66 (16,8)	0,28 (7,1)	0,69 (17,5)	1,06 (27,0)
1/2	1/4	-FC-FT8-FN4	1,59 (40,4)	0,59 (15,0)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	0,81 (20,6)
1/2	3/8	-FC-F18-FN6	1,65 (41,9)	0,59 (15,0)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	0,87 (22,2)
1/2	1/2	FC-FT8-FN8	1,84 (46,7)	0,78 (19,8)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	1,06 (27,0)
1/2	3/4	-FC-FT8-FN12	1,90 (48,3)	0,81 (20,6)	0,90 (22,9)	0,41 (10,4)	0,87 (22,2)	1,31 (33,3)
5/8	1/2	-FC-FT10-FN8	1,84 (46,7)	0,78 (19,8)	0,96 (24,4)	0,50 (12,7)	1,00 (25,4)	1,06 (27,0)
3/4	1/2	-FC-FT12-FN8	1,84 (46,7)	0,78 (19,8)	0,96 (24,4)	0,62 (15,7)	1,13 (28,6)	1,06 (27,0)
3/4	3/4	-FC-FT12-FN12	1,90 (48,3)	0,81 (20,6)	0,96 (24,4)	0,62 (15,7)	1,13 (28,6)	1,31 (33,3)
7/8	3/4	-FC-FT14-FN12	1,96 (49,8)	0,81 (20,6)	1,02 (25,9)	0,72 (18,3)	1,25 (31,8)	1,31 (33,3)
1	3/4	-FC-FT16-FN12	2,10 (53,3)	0,81 (20,6)	1,23 (31,2)	0,88 (22,4)	1,50 (38,1)	1,37 (34,9)
1	1	-FC-FT16-FN16	2,45 (62,2)	1,00 (25,4)	1,23 (31,2)	0,88 (22,4)	1,50 (38,1)	1,63 (41,3)
4. 11	4. 11	-FC-FT20-FN20	2,94 (74,7)	1,00 (25,4)	1,62 (41,1)	1,09 (27,7)	1,87 (47,6)	2,13 (54,0)
11/2	11/2	-FC-FT24-FN24	3,30 (83,8)	1,09 (27,7)	1,97 (50,0)	1,43 (36,3)	2,25 (57,2)	2,37 (60,3)

T-Tube O.D. (mm)	P-N PT Veľkosť	Základné Objednávanie číslo	Rozmer, mm (in.)
T-Tube O.D. (mm)	P-N PT Veľkosť	Základné Objednávanie číslo	L	B	C	E	D	F
3	1/8	-FC-MT3-FN2	28,7 (1,13)	10,4 (0,41)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)
3	1/4	FC-MT3-FN4	33,5 (1,32)	15,0 (0,59)	12,9 (0,51)	2,4 (0,09)	12,0 (0,47)	19,0 (0,75)
4	1/8	-FC-MT4-FN2	29,7 (1,17)	10,4 (0,41)	13,7 (0,54)	2,4 (0,09)	12,0 (0,47)	14,0 (0,55)
6	1/8	-FC-MT6-FN2	31,3 (1,23)	10,4 (0,41)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	14,0 (0,55)
6	1/4	-FC-MT6-FN4	35,8 (1,41)	15,0 (0,59)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	19,0 (0,75)
6	3/8	-FC-MT6-FN6	37,7 (1,48)	15,0 (0,59)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	22,0 (0,87)
6	1/2	-FC-MT6-FN8	42,5 (1,67)	19,8 (0,78)	15,3 (0,60)	4,8 (0,19)	14,0 (0,55)	27,0 (1,06)
8	1/8	-FC-MT8-FN2	32,1 (1,26)	10,4 (0,41)	16,2 (0,64)	4,8 (0,19)	16,0 (0,63)	15,0 (0,59)
8	1/4	-FC-MT8-FN4	37,0 (1,46)	15,0 (0,59)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	19,0 (0,75)
8	3/8	-FC-MT8-FN6	38,5 (1,52)	15,0 (0,59)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	22,0 (0,87)
8	1/2	-FC-MT8-FN8	43,3 (1,70)	19,8 (0,78)	16,2 (0,64)	6,4 (0,25)	16,0 (0,63)	27,0 (1,06)
10	1/8	-FC-MT10-FN2	33,0 (1,30)	10,4 (0,41)	17,2 (0,68)	4,8 (0,19)	19,0 (0,75)	15,0 (0,59)
10	1/4	-FC-MT10-FN4	37,8 (1,49)	15,0 (0,59)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	19,0 (0,75)
10	3/8	-FC-MT10-FN6	39,4 (1,55)	15,0 (0,59)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	22,0 (0,87)
10	1/2	-FC-MT10-FN8	44,2 (1,74)	19,8 (0,78)	17,2 (0,68)	7,9 (0,31)	19,0 (0,75)	27,0 (1,06)
12	1/4	-FC-MT12-FN4	40,3 (1,59)	15,0 (0,59)	22,8 (0,90)	7,9 (0,31)	22,0 (087)	22,0 (0,87)
12	3/8	-FC-MT12-FN6	41,9 (1,65)	15,0 (0,59)	22,8 (0,90)	9,5 (0,37)	22,0 (087)	22,0 (0,87)
12	1/2	-FC-MT12-FN8	46,7 (1,84)	19,8 (0,78)	22,8 (0,90)	9,5 (0,37)	22,0 (087)	27,0 (1,06)
12	3/4	-FC-MT12-FN12	49,7 (1,96)	20,6 (0,81)	22,8 (0,90)	9,5 (0,37)	22,0 (087)	35,0 (1,38)
14	3/4	-FC-MT14-FN12	49,7 (1,96)	20,6 (0,81)	24,4 (0,96)	11,1 (0,44)	25,0 (0,98)	35,0 (1,38)
15	1/2	-FC-MT15-FN8	46,7 (1,84)	19,8 (0,78)	24,4 (0,96)	11,9 (0,47)	25,0 (0,98)	27,0 (1,06)
16	3/8	-FC-MT16-FN6	41,9 (1,65)	15,0 (0,59)	24,4 (0,96)	9,5 (0,37)	25,0 (0,98)	27,0 (1,06)
16	1/2	-FC-MT16-FN8	46,9 (1,85)	19,8 (0,78)	24,4 (0,96)	11,9 (0,47)	25,0 (0,98)	27,0 (1,06)
20	1/2	-FC-MT20-FN8	47,9 (1,89)	19,8 (0,78)	26,0 (1,02)	11,9 (0,47)	32,0 (1,26)	30,0 (1,18)
20	3/4	-FC-MT20-FN12	49,7 (1,96)	20,6 (0,81)	26,0 (102)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)
22	3/4	-FC-MT22-FN12	49,7 (1,96)	20,6 (0,81)	26,0 (1,02)	15,9 (0,63)	32,0 (1,26)	35,0 (1,38)
22	1	-FC-MT22-FN16	57,9 (2,28)	25,4 (1,00)	26,0 (1,02)	18,3 (0,72)	32,0 (1,26)	41,0 (1,61)
25	3/4	-FC-MT25-FN12	53,4 (2,10)	20,6 (081)	31,3 (1,23)	15,9 (0,63)	38,0 (1,50)	35,0 (1,38)
25	1	-FC-MT25-FN16	62,3 (2,45)	25,4 (1,00)	31,3 (1,23)	218 (0,86)	38,0 (1,50)	41,0 (1,61)
