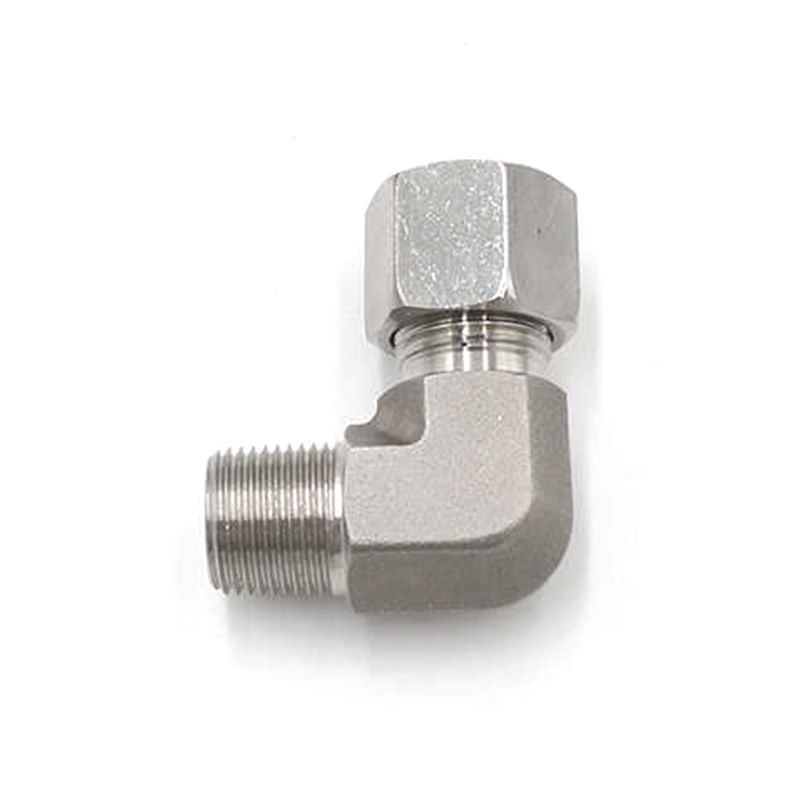

Hydraulický samčí kolenný konektor z nehrdzavejúcej ocele

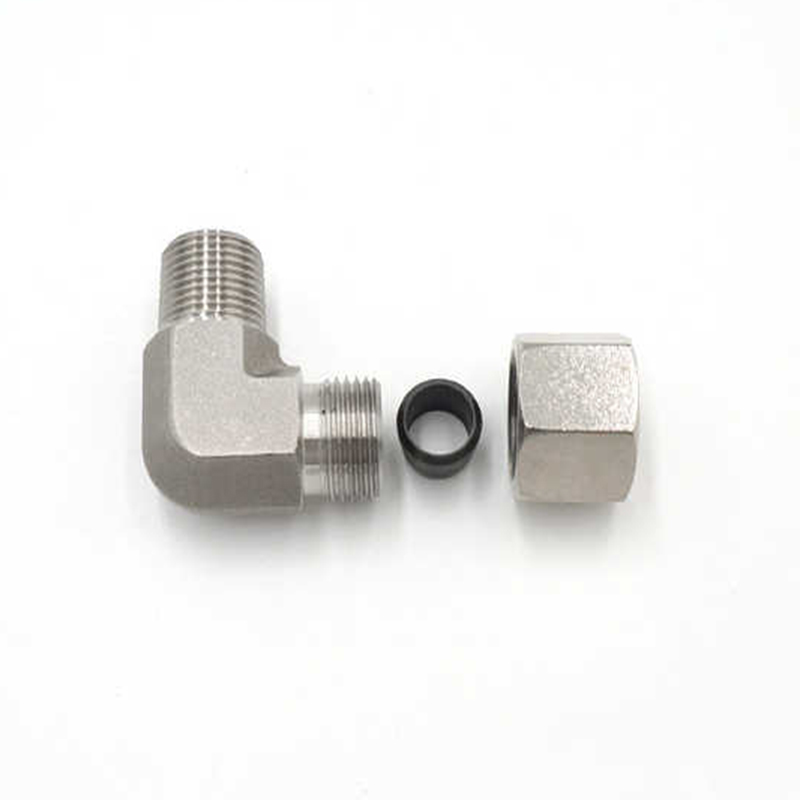

Hydraulický konektor samčieho kolena z nehrdzavejúcej ocele má dizajn vonkajšieho kolena, ktorý mu umožňuje hrať rolu otáčania v hydraulickom potrubí. Konštrukčný uhol kolenovej časti je možné optimalizovať podľa špecifických požiadaviek hydraulického systému, aby sa zabezpečil plynulý prietok kvapaliny cez koleno a minimalizovali sa tlakové straty a turbulencie kvapaliny. Prijíma dizajn jednej objímky, čo je mimoriadne vyspelý a spoľahlivý spôsob pripojenia. Štruktúra jednej objímky spája rúrku a konektor a využíva tesnú upínaciu silu na zabezpečenie utesnenia. Jediná objímka vytvára tesné tesnenie stlačením kontaktného povrchu potrubia a konektora, čo môže účinne zabrániť úniku kvapaliny. Je vhodný najmä na prenos vysokotlakových a korozívnych kvapalín. V porovnaní s tradičnými metódami zvárania alebo iných mechanických spojovacích metód sa metóda spojenia s jednou objímkou ľahko inštaluje, šetrí čas a námahu a je vhodná pre hromadnú výrobu a rýchlu inštaláciu. Vďaka rovnomernému rozloženiu tlaku na jeho kovovej kontaktnej ploche môže jediný konektor s objímkou vydržať veľké napätie a vibrácie a udržiavať dlhodobú stabilnú prevádzku.

Kontaktujte nás

PREDCHÁDZAJÚCI: Hydraulická spojovacia armatúra z nehrdzavejúcej ocele ĎALŠÍ: Žiadny ďalší článok

Popísať
Parameter

Popísať

Materiál: nehrdzavejúca oceľ

Technika: Kované

Typ: Union

Miesto pôvodu: Jiangsu, Čína (pevnina)

Pripojenie: Jedna objímka

Typ závitu: G, NPT,M závit, R

Parameter

Mužský lakeť -WE-R
	WE-R Časť NIE	séria Pracovné Tlak (bar/psi)	Rúrka o.d.	G Mužský BSPT niť	i	I2	I3	L2	S1	S2
	-WE04LLR	LL veľmi ľahké 100 barovov 1450 ps	4	R1/8 súdok	9.5	11	17	21	11	10
	-WE06LLR		6	R1/8 súdok	9.5	9.5	17	21	11	12
	-WE08LLR		8	R1/8 súdok	9.5	12	20	23	12	14
	-WE10LLR		10	R1/4 kg	14	13	23	24	14	17
	-WE12LLR		12	R1/4 kg	14	13	23	25	17	19
	-WE06LR	L svetlo 315 bar 4560 psi	6	R1/8 kg	8	12	20	27	12	14
	-WE08LR		8	R1/4 kg	12	14	26	29	14	17
	-WE10LR		10	R1/4 kg	12	15	27	30	17	19
	-WE12LR		12	R3/8 kg	12	17	28	32	19	22
	-WE15LR		15	R1/2 sud	14	21	34	36	19	27
	-WE18LR		18	R1/2 sud	17	24	36	40	24	32
	-WE06SR	S Ťažký 400 barovov 5800 psi	6	R1/4 kg	14	16	26	31	14	17
	-WE08SR		8	R1/4 kg	12	17	27	32	17	19
	-WE10S		10	R3/8 kg	12	18	28	34	19	22
	-WE12S		12	R3/8 kg	12	22	28	38	22	24
	-WE14S		14	R1/2 sud	14	22	32	30	19	27
	-WE16S		16	R1/2 sud	17	25	32	43	24	30

Mužský lakeť -WE-M
	WE-M Časť č.	séria Pracovné Tlak (bar/psi)	Rúrka o.d.	G Mužská metrika niť	i	I2	I3	L2	S1	S2
	-WE04LLM	LL veľmi ľahké 100 bar 1450 psi	4	M8 * 1 sud	9.5	11	17	21	11	10
	-WE06LLM		6	M10*1 sud	9.5	9.5	17	21	11	12
	-WE08LLM		8	M10*1 sud	9.5	12	20	23	12	14
	-WE06LM	L svetlo 315 bar 4560 psi	6	M10*1 sud	8	12	20	27	12	14
	-WE08LM		8	M12 * 1,5 kg	12	14	26	29	14	17
	-WE10LM		10	M14 * 1,5 kg	12	15	27	30	17	19
	-WE12LM		12	M16 * 1,5 kg	12	17	28	32	19	22
	-WE15LM		15	M18 * 1,5 kg	12	21	32	36	19	27
	-WE18LM		18	M22 * 1,5 kg	17	24	36	40	24	32
	-WE06SM	S Ťažký 400 bar 5800 psi	6	M12 * 1,5 kg	14	16	26	31	14	17
	-WE08SM		8	M14 * 1,5 kg	12	17	27	32	17	19
	-WE10SM		10	M16 * 1,5 kg	12	18	28	34	19	22
	-WE12SM		12	M18 * 1,5 kg	12	22	28	38	22	24
	-WE14SM		14	M20 * 1,5 kg	14	22	32	40	19	27
	-WE16SM		16	M22 * 1,5 kg	17	25	32	43	24	30
