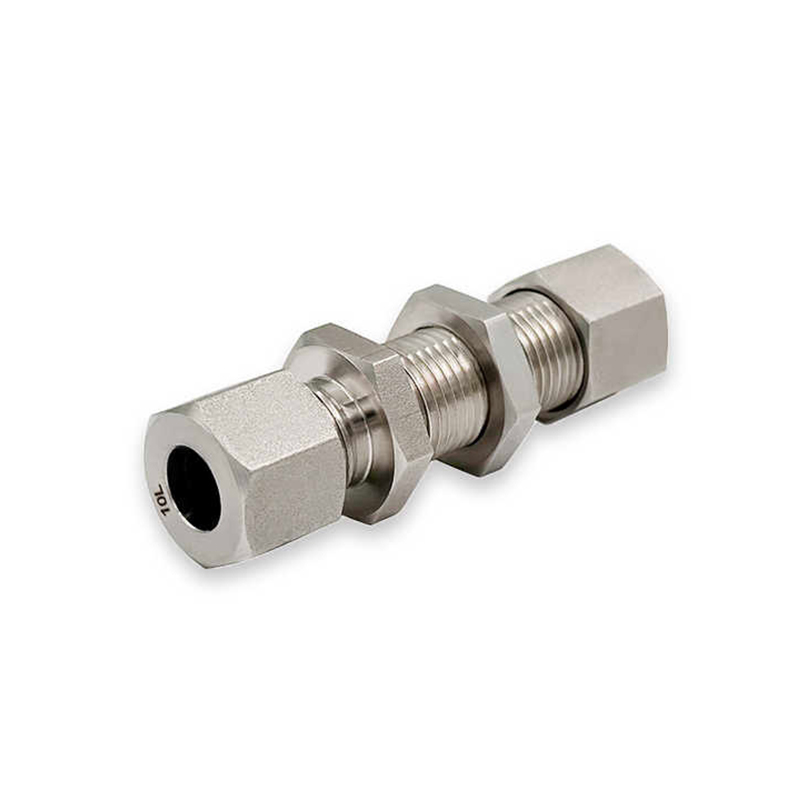

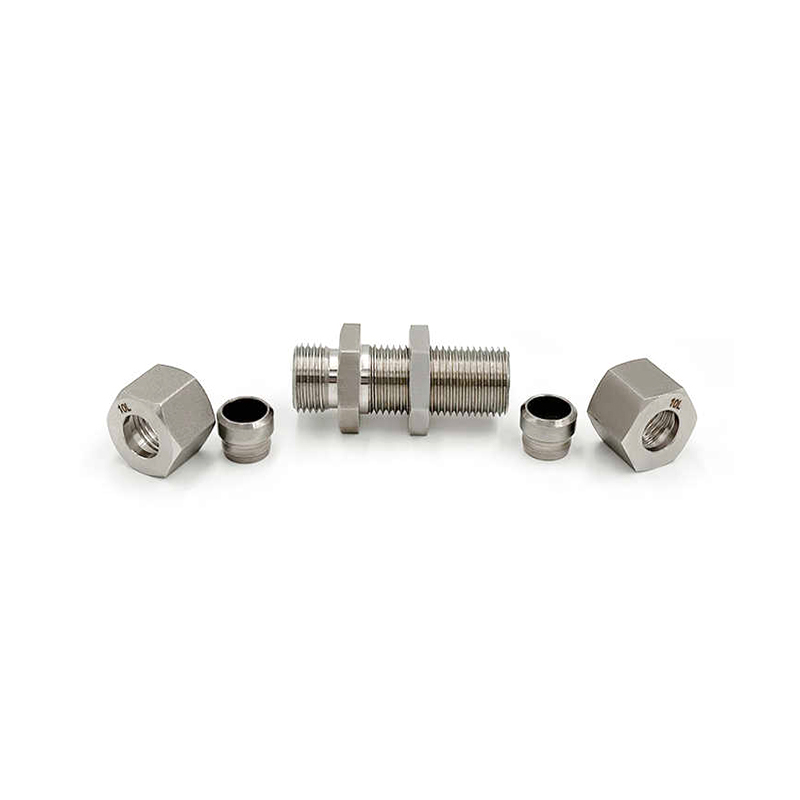

Spojovacia armatúra hydraulickej prepážky z nehrdzavejúcej ocele

Hlavnou funkciou spojovacej armatúry pre hydraulickú prepážku z nehrdzavejúcej ocele je spojenie hydraulického potrubia s krytom stroja alebo stenou nádoby, čím sa zabezpečí stabilný a bezpečný kanál na prenos tekutiny. Zabezpečuje stabilné spojenie a účinne zabraňuje úniku pod vysokým tlakom cez vnútornú závitovú štruktúru, vylepšenú konštrukciu hrúbky kovovej steny a tesniaci systém. Tento spoj má obojsmerný tesniaci dizajn a dva konce spoja sú dvojito utesnené O-krúžkami, aby sa zabezpečilo, že pri prechode kvapaliny cez spoj steny nedochádza k úniku. Spojovacia konštrukcia je tiež navrhnutá s vylepšenou štruktúrou závitu alebo svorky, ktorá môže nielen zabezpečiť spoľahlivosť tesnenia, ale tiež zabezpečiť, že sa neuvoľní pri vibráciách alebo vonkajšej sile. Je tiež vybavený uzamykacím zariadením proti uvoľneniu pomocou dvojitých poistných matíc, okrúhlych uzamykacích kolíkov, uzamykacích krúžkov a iných opatrení proti uvoľneniu, ktoré zaisťujú, že spojenie je vždy stabilné.

Kontaktujte nás

PREV: Hydraulický otočný konektor z nehrdzavejúcej ocele s O-krúžkom NEXT: Žiadny ďalší článok

Popíšte
Parameter

Popíšte

Materiál: nehrdzavejúca oceľ

Technika: Kované

Typ: Union

Miesto pôvodu: Jiangsu, Čína (pevnina)

Pripojenie: Single Ferule

Parameter

SV Časť č.	séria Pracovné Tlak (bar/psi)	Rúrka o.d.	M	l1	12	L1	L2	S1	S2	S3
-SV06L	Llight 315 bar 4560 psi	6	M12x1,5	7	27	22	42	17	14	17
-SV08L		8	M14x1,5	8	27	23	42	19	17	19
-SV10L		10	M16 × 1,5	10	28	25	43	22	19	22
-SV12L		12	M18 × 1,5	10	29	25	44	24	22	24
-SV15L		15	M22x1,5	12	31	27	46	27	27	30
-SV18L		18	M26 × 1,5	13.5	32.5	30	49	32	32	36
-SV22L	160 bar 2320 psi	22	M30x2	16.5	34.5	33	51	36	36	41
-SV28L		28	M36x2	18.5	35.5	35	52	41	41	46
-SV35L		35	M45x2	18.5	36.5	40	58	50	50	55
-SV42L		42	M52 x 2 $ $	19	36	42	59	60	60	65
-SV06S	S ťažký 630 bar 9130 psi	6	M14x1,5	12	29	27	44	19	17	19
-SV08S		8	M16 × 1,5	13	29	28	44	22	19	22
-SV10S		10	M18 × 1,5	14.5	29.5	31	46	24	22	24
-SV12S		12	M20 x 1,5	14.5	30.5	31	47	27	24	27
-SV14S		14	M22x1,5	17	32	35	50	30	27	30
-SV16S	400 bar 5800 psi	16	M24 × 1,5	16.5	31.5	35	50	32	30	32
-SV20S		20	M30x2	17.5	33.5	39	55	41	36	41
-SV25S		25	M36x2	20	35	44	59	46	46	46
-SV30S		30	M42x2	21.5	37.5	48	64	50	50	50
-SV38S	315 bar 4560 psi	38	M52 x 2 $ $	22	37	53	68	65	60	65
